giriiş

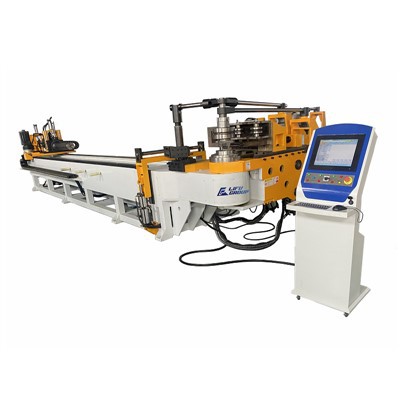

Boru işlemesinde, tam otomatik hidrolik boru bükücüsü, yüksek verimliliği, hassasiyeti ve istikrarlı performansı sayesinde çok sayıda sektörde vazgeçilmez bir anahtar ekipman olarak ortaya çıkmıştır. Esas olarak bir hidrolik sistem, bir CNC sistemi, bir bükülme kalıbı, bir sıkıştırma cihazı, bir besleme mekanizması ve bir servo motor ve bir servo sürücüsü tarafından kontrol edilen üç eksen besleme, rotasyon ve bükülme oluşur. Otomobil üretimi, havacılık, mobilya üretimi, inşaat, makineler ve elektrikli ekipman üretimi gibi birçok alanda yaygın olarak kullanılmaktadır.
Özellik
Verimli üretim
Tam otomatik hidrolik boru bükücüsü, hızlı tepki hızı ve güçlü güce sahip bir hidrolik sistem tarafından yönlendirilir ve boru bükme işlemini hızlı bir şekilde tamamlayabilir. Geleneksel manuel veya yarı otomatik boru bükümleri ile karşılaştırıldığında, üretim verimliliği yaklaşık% 30 - 50% 30 arttırılır. PLC kontrolü, ekipmanın bükülme, besleme ve dönen boruları otomatik olarak gerçekleştirmesini, manuel müdahaleyi azaltmasını ve verimliliği önemli ölçüde artırmasını sağlar.
Yüksek hassasiyet
CNC sistemi, bükülme kalıbının hareket yörüngesini ve bükülme açısını doğru bir şekilde kontrol edebilir. Parametreler önceden ayarlandıktan sonra, bükülme doğruluğunun ± 0 içinde olması sağlanabilir. Her seferinde 2 derece, yüksek hassasiyetli boru işlemenin ihtiyaçlarını karşılamaktadır. Aynı zamanda, tam otomatik hidrolik boru bükme makinesinde servo motorlar ve servo sürücülerin kullanılması, ekipmanın konumlandırma doğruluğunu ve tekrar konumlandırma doğruluğunu artırarak boru işlemenin tutarlılığını ve stabilitesini sağlar.
Güçlü İstikrar
Tam otomatik hidrolik boru bükme makinesi, ekipmanın stabilitesini ve güvenilirliğini sağlamak için üretim sırasında Japonya'nın NOK contaları ve Fransa'nın Schneider elektrik bileşenleri gibi yüksek kaliteli bileşenler kullanır. Uzun süreli sürekli çalışma altında, ekipman arıza oranı 0 'den daha azdır.%5. Buna ek olarak, ekipman, ekipman ve boruları hasardan korumak, bakım maliyetlerini ve kesinti sürelerini azaltmak için anormal durumlarda kapanabilen tam bir kendini koruma mekanizması ile donatılmıştır.
Kolay operasyon
Tam otomatik hidrolik boru bükme makinesi, kullanıcı dostu bir çalışma arayüzü ve basit ve anlaşılması kolay bir işlem işlemi ile donatılmıştır. Operatörün, ekipmanın otomatik çalışmasını gerçekleştirmek için yalnızca dokunmatik ekrandan parametreleri girmesi gerekir. Bu basit işlem operatörler için beceri gereksinimlerini azaltır ve işçilik maliyetlerini azaltır. Aynı zamanda, ekipman, kullanıcıların ekipman yönetimi verimliliğini uzaktan yönetmesini ve sürdürmesini ve geliştirmesini sağlayan uzaktan izleme ve arıza teşhisini destekler.
İşlenebilir malzemeler
*Karbon çeliği
*Östenitik malzemeler
*Alüminyum alaşımlar
*Orta ve yüksek alaşımlı çelikler
*Inconel ve Hastelloy Materyalleri
*Pirinç ve bakır alaşımları
3mm OD ile 219 mm OD kapasitesi
Başvuru
Otomobil üretimi
Boru sisteminin doğru bükülmesini ve yüksek kaliteli bağlantısını sağlamak için otomobil egzoz borularının, soğutma sistemi borularının vb. Üretiminde kullanılır.
Havacılık
Uçak, roket ve diğer havacılık araçlarının üretiminde, katı boyut ve şekil gereksinimlerini karşılamak için çeşitli metal boruları bükmek için kullanılır.
Yapı
İnşaat verimliliğini ve boru sistemlerinin güvenilirliğini artırmak için inşaat alanına klima sistemleri, su temini sistemleri vb. Gibi boru sistemlerinin kurulmasında kullanılır.
Mobilya üretimi
Mobilya üretiminde, çeşitli çerçeveler ve yapısal parçalar yapmak için metal boruları bükmek ve mobilyaların güzelliğini ve pratikliğini arttırmak için kullanılır.
Makine Üretimi
Petrokimya ekipmanları, gemi inşa etme, vb. Gibi çeşitli mekanik ekipman türleri için boru sistemlerinin üretiminde ve bakımında yaygın olarak kullanılır.
Tıbbi ekipman
Tıbbi ekipmanların doğruluğunu ve güvenliğini sağlamak için infüzyon tüpleri, oksijen tüpleri gibi tıbbi ekipmanlarda boru sistemlerinin üretiminde kullanılır.
SSS
S: Teslimat süresine ne dersiniz?
C: Genellikle üretim için 30 iş günü sürer.
S: İngilizce olarak tüm operasyon ve bakım kılavuzlarını veriyor musunuz?
C: Yurtdışı işlem deneyimi bakımından zengin, tüm İngilizce belgelerimiz, kullanım kılavuzları ve montaj rehberliğimiz var. Dil sorunları hakkında herhangi bir endişeniz olmanız gerekmez.
S: Satış sonrası hizmetler sunuyor musunuz?
C: Ürünü tamamladıktan sonra, üretim hattını temizliyor ve güvenceniz için size fotoğraf ve video gönderiyoruz. Talep üzerine, deneyimli teknisyenlerimiz ve mühendislerimiz kurulum ve eğitim hizmetleri sağlayabilir. Müşteri hizmetleri ekibimiz, gerekirse herhangi bir soruyu cevaplamak için her zaman mevcuttur.
S: Ödeme süreniz nedir?
A: T/T veya L/C,% 30 depozit olarak, dengenin teslimattan önce ödenmesi gerekir, ancak incelemeden sonra.
S: Boru bükme makineleriniz özelleştirilebilir mi?
C: Evet, kontrol sistemlerinizi kullanabilir ve logonuzu makineye yazdırabiliriz; OEM Hippo için kabul edilir.
S: Manuel tüp bükücüsü ile otomatik hidrolik tüp bükücü arasındaki fark nedir?
C: Manuel bir tüp bükücüsü, operatörün tüpü fiziksel olarak ayarlamasını ve bükmek için kuvvet uygulamasını gerektirir. Buna karşılık, otomatik bir hidrolik tüp bükücüsü, önceden ayarlanmış parametrelere göre tüpleri bükmek için hidrolik basınç ve otomasyon kullanır, daha yüksek hassasiyet sağlar ve insan hatasını azaltır.
S: Otomatik hidrolik tüp bükücünün ortak uygulamaları nelerdir?
C: Bu makineler otomotiv (egzoz sistemleri, rulo kafesler ve şasi parçaları için), inşaat (çerçeve ve iskele için), HVAC (boru bükme için) ve mobilya üretimi gibi çeşitli sektörlerde kullanılır. Ayrıca sıvı taşıma sistemleri, ısı eşanjörleri ve yapısal boru üretiminde de kullanılırlar.
S: Otomatik bir hidrolik tüp bükücü nasıl çalıştırıyorsunuz?
C: Makineyi çalıştırmak için operatör, bükülme açısı, yarıçap ve tüp uzunluğu gibi bükülme özelliklerini makinenin kontrol paneline sokar. Makine daha sonra minimal manuel müdahale ile tüpü otomatik olarak ayarlanmış parametrelere göre besler ve bükür. Bazı modeller daha gelişmiş uygulamalar için bir dokunmatik ekran veya CNC sistemi ile kontrol edilir.
S: Otomatik bir hidrolik tüp bükücü kullanılırken hangi güvenlik önlemleri alınmalıdır?
C: Güvenlik önlemleri arasında koruyucu eldivenler, gözlükler ve işitme koruması giyilmesi yer alır. Operatörler ayrıca çalışmadan önce makinenin güvenlik korumalarının mevcut olmasını sağlamalı ve sadece eğitimli personel makineyi idare etmelidir. Makine arızası nedeniyle kazaları önlemek için düzenli bakım kontrolleri yapılmalıdır.
S: Otomatik bir hidrolik tüp bükücüsünü nasıl koruyorsunuz?
C: Bakım, düzenli temizlik, hareketli parçaların yağlanmasını, sızıntılar için hidrolik sistemin kontrol edilmesini, bükülme kalıplarını aşınma için incelemek ve doğru viraj sağlamak için makinenin kalibre edilmesini içerir. Yıpranmış parçaların yerini almak ve düzgün çalışmayı sürdürmek için hidrolik sıvı seviyelerini kontrol etmek de önemlidir.
Teknik parametreler
|
Model |
Dw18cnc |
Dw25cnc |
Dw38cnc |
DW50CNC |
Dw65cnc |
DW75CNC |
Dw90cnc |
Dw115cnc |
DW130CNC |
DW168CNC |
DW219CNC |
|
-3A-1S |
-3A-1S |
-2A-1S |
-2A-1S |
-2A-1S |
-2A-1S |
-2A-1S |
-2A-1S |
-2A-1S |
-2A-1S |
-2A-1S |
|
|
-4A-3S |
-4A-3S |
-3A-1S |
-3A-1S |
-3A-1S |
-3A-1S |
-3A-1S |
-3A-1S |
-3A-1S |
-3A-1S |
||
|
-5A-2S |
-5A-2S |
-4A-2S |
-4A-2S |
-4A-3S |
-4A-3S |
-4A-3S |
-4A-2S |
-4A-2S |
-4A-2S |
||
|
-5A-3S |
-5A-3S |
-5A-3S |
-5A-2S |
-5A-2S |
-5A-2S |
-5A-2S |
-5A-2S |
||||
|
-5A-3S |
-5A-3S |
-5A-3S |
-5A-3S |
5A-3S |
|||||||
|
Bükülme |
Ø18x2mm |
Ø25x1.6mm |
Ø38x2mm |
Ø50x3mm |
Ø63x3mm |
Ø75x4mm |
Ø89x6mm |
Ø100x8mm |
Ø130x12mm |
Ø168x14mm |
Ø219x16mm |
|
Bükme yarıçapı aralığı |
5-80 mm |
5-100 mm |
15-190 mm |
15-260 mm |
15-270 mm |
30-300 mm |
30-350 mm |
40-400 mm |
50-500 mm |
50-550 mm |
80-700 mm |
|
Max.bing Derecesi |
190 derece |
190 derece |
190 derece |
190 derece |
190 derece |
190 derece |
190 derece |
190 derece |
190 derece |
190 derece |
190 derece |
|
Mandrel uzunluğu (6000mm veya daha fazla özelleştirilmiş) |
1500mm |
2200mm |
2500mm |
2800mm |
3000mm |
3200mm |
3200mm |
3500mm |
4300mm |
4500mm |
6000mm |
|
Bükülme doğruluğu |
± 0. 1 derece |
± 0. 1 derece |
± 0. 1 derece |
± 0. 1 derece |
± 0. 1 derece |
± 0. 1 derece |
± 0. 1 derece |
± 0. 1 derece |
± 0. 1 derece |
± 0. 1 derece |
± 0. 1 derece |
|
Dönen Doğruluk |
± 0. 1 derece |
± 0. 1 derece |
± 0. 1 derece |
± 0. 1 derece |
± 0. 1 derece |
± 0. 1 derece |
± 0. 1 derece |
± 0. 1 derece |
± 0. 1 derece |
± 0. 1 derece |
± 0. 1 derece |
|
Besleme Doğruluğu |
± 0. 1mm |
± 0. 1mm |
± 0. 1mm |
± 0. 1mm |
± 0. 1mm |
± 0. 1mm |
± 0. 1mm |
± 0. 1mm |
± 0. 1mm |
± 0. 1mm |
± 0. 1mm |
