İmalat ve inşaat endüstrilerinde, çeşitli ürün ve yapıların kalitesini ve işlevselliğini sağlamak için boruları doğru ve eşit şekilde bükme yeteneği çok önemlidir. Otomatik boru bükücü bu hedefe ulaşmada hayati bir rol oynar. lider tedarikçisi olarakOtomatik Boru BükücüBu makinelerin boru bükme prosesinde nasıl devrim yarattığına ilk elden şahit oldum. Bu blog yazısında, otomatik boru bükücünün düzgün bir bükme sağlamasına olanak tanıyan mekanizmaları ve özellikleri inceleyeceğim.
Boru Bükmenin Temellerini Anlamak
Otomatik boru bükücünün düzgün bir bükme işlemini nasıl sağladığını keşfetmeden önce, boru bükmenin temel prensiplerini anlamak önemlidir. Bir boru büküldüğünde, dirseğin dış duvarı gerilir, iç duvarı ise sıkıştırılır. Bu deformasyon uygun şekilde kontrol edilmediği takdirde duvarların incelmesi, ovalleşmesi ve kırışması gibi çeşitli sorunlara yol açabilir. Düzgün bükme, bu kusurları en aza indirmek ve borunun yapısal bütünlüğünü ve boyutsal doğruluğunu korumasını sağlamak için bükme işlemi üzerinde hassas kontrol gerektirir.
Otomatik Boru Bükücünün Temel Bileşenleri
Otomatik boru bükücü, düzgün bir bükme sağlamak için birlikte çalışan birkaç temel bileşenden oluşur. Bu bileşenler şunları içerir:
- Bükme:Bükme kalıbı, boruyu istenen bükülme yarıçapına göre şekillendiren araçtır. Borunun dış çapına ve gerekli bükülme yarıçapına uyacak şekilde tasarlanmıştır. Bükme kalıbının kalitesi ve hassasiyeti, düzgün bir bükme sağlamak için çok önemlidir. İyi tasarlanmış bir bükme kalıbı, duvar incelmesini ve ovalliğini en aza indirecek ve düzgün, tutarlı bir büküm üretecektir.
- Sıkıştırma Mekanizması:Sıkıştırma mekanizması, bükme işlemi sırasında borunun kaymasını veya hareket etmesini önlemek için boruyu yerinde tutar. Borunun büküm kalıbına doğru hizalanmasını ve bükümün istenilen yerde yapılmasını sağlar. Borunun herhangi bir hareketi veya yanlış hizalanması tutarsız bükümlere neden olabileceğinden, düzgün bir bükme elde etmek için güvenilir bir sıkıştırma mekanizması şarttır.
- Hidrolik Sistem:Çoğu otomatik boru bükücü, boruyu bükmek için gereken kuvveti sağlamak için bir hidrolik sistem kullanır. Hidrolik sistem, bükme kalıbının ve sıkıştırma mekanizmasının hareketini kontrol etmek için birlikte çalışan bir hidrolik pompa, silindirler ve valflerden oluşur. Hidrolik sistem, düzgün bir bükme elde etmek için gerekli olan bükme kuvveti ve hızı üzerinde hassas kontrol sağlar.
- Kontrol Sistemi:Kontrol sistemi, otomatik boru bükücünün beynidir. Operatörün istenen bükülme açısını, yarıçapı ve diğer parametreleri ayarlamasına olanak tanır ve hidrolik sistemin ve diğer bileşenlerin çalışmasını kontrol eder. Modern bir otomatik boru bükme makinesi, bükme işleminde daha fazla hassasiyet ve esneklik sağlayan bir bilgisayarlı sayısal kontrol (CNC) sistemi ile donatılabilir. CNC sistemi birden fazla bükme programını saklayabilir ve bükme parametrelerini boru çapına, et kalınlığına ve diğer faktörlere göre otomatik olarak ayarlayabilir.
Otomatik Boru Bükücüyle Düzgün Bükmenin Sağlanması
Artık bir otomatik boru bükücünün temel bileşenlerini anladığımıza göre, bu bileşenlerin düzgün bir bükme sağlamak için birlikte nasıl çalıştığını inceleyelim.
- Hassas Bükme Kalıp Tasarımı:Daha önce de belirtildiği gibi bükme kalıbı, otomatik boru bükücünün kritik bir bileşenidir. Yüksek kaliteli bir bükme kalıbı, duvar incelmesini ve ovalliği en aza indirecek ve düzgün, tutarlı bir büküm üretecek şekilde tasarlanmıştır. Tipik olarak yüksek mukavemetli çelikten veya diğer dayanıklı malzemelerden yapılır ve doğru boyutlar ve pürüzsüz bir yüzey kalitesi sağlamak için hassas şekilde işlenir. Bükme kalıbı ayrıca sürtünmeyi ve aşınmayı azaltmak için özel bir malzeme ile kaplanabilir ve bu da bükme kalitesini daha da artırabilir.
- Doğru Boru Konumlandırması:Düzgün bir bükme elde etmek için borunun doğru konumlandırılması şarttır. Otomatik boru bükücü, boruyu yerinde tutmak ve bükme kalıbıyla doğru şekilde hizalanmasını sağlamak için bir sıkıştırma mekanizması kullanır. Sıkıştırma mekanizması, boruyu sabitlemek için hidrolik veya mekanik kuvvet kullanabilir ve boruya zarar vermeden sağlam, sağlam bir tutuş sağlayacak şekilde tasarlanmıştır. Bazı otomatik boru bükme makineleri, bükme işlemi başlamadan önce borunun doğru şekilde konumlandırılmasını sağlamak için sensörler veya lazerlerle de donatılabilir.
- Tutarlı Bükme Kuvveti:Otomatik boru bükücünün hidrolik sistemi boruyu bükmek için gereken kuvveti sağlar. Düzgün bir bükme sağlamak için bükme işlemi boyunca tutarlı bir bükme kuvvetinin korunması önemlidir. Hidrolik sistem hassas ve kontrollü miktarda kuvvet sağlayacak şekilde tasarlanmıştır ve boru çapına, et kalınlığına ve diğer faktörlere göre ayarlanabilir. Otomatik boru bükücünün kontrol sistemi, bükme kuvvetini izler ve kuvvetin sabit kalmasını sağlamak için hidrolik sistemi gerektiği gibi ayarlar.
- Programlanabilir Bükme Parametreleri:Birçok modern otomatik boru bükme makinesi, operatörün bükme açısı, yarıçap ve büküm sayısı gibi bükme parametrelerini programlamasına olanak tanıyan bir CNC sistemi ile donatılmıştır. CNC sistemi bu parametreleri hafızasında saklar ve programlanan değerlere göre bükme işlemini otomatik olarak ayarlar. Bu, bükme işleminde daha fazla hassasiyet ve tutarlılık sağlar ve insan hatası riskini azaltır. Operatör ayrıca karmaşık bükme modelleri ve dizileri oluşturmak için CNC sistemini kullanabilir; bu da zamandan tasarruf sağlar ve üretkenliği artırır.
Düzgün Büküm için Gelişmiş Özellikler
Yukarıda açıklanan temel bileşenlere ve özelliklere ek olarak, bazı otomatik boru bükme makineleri, düzgün bükme sağlama yeteneklerini daha da artıran gelişmiş özelliklerle donatılabilir. Bu özellikler şunları içerir:

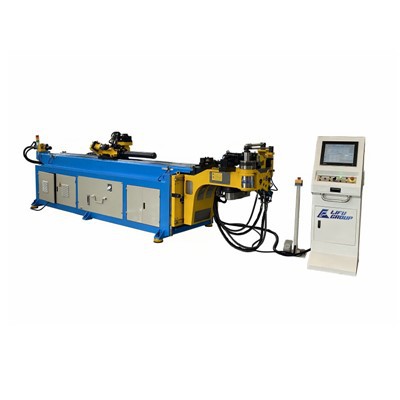

- Mandrel Desteği:Mandrel, borunun iç duvarını desteklemek ve çökmesini veya buruşmasını önlemek için bükme işlemi sırasında borunun içine yerleştirilen bir çubuk veya tüptür. AHidrolik Mandrel Boru Bükücümandrelin konumunu ve hareketini kontrol etmek için bir hidrolik sistem kullanır, bu da bükme işleminde daha fazla esneklik ve hassasiyet sağlar. Mandrel desteği duvar incelmesini ve ovalliğini önemli ölçüde azaltabilir ve daha düzgün bir büküm üretebilir.
- Ezilme Önleyici Cihaz:Ezilme önleyici cihaz, borunun bükme işlemi sırasında ezilmesini veya hasar görmesini önleyen bir güvenlik özelliğidir. Tipik olarak boruyu desteklemek ve bükme kuvvetini eşit şekilde dağıtmak için borunun etrafına yerleştirilen bir dizi silindir veya pedden oluşur. Ezilme önleyici cihaz, duvar incelmesini ve diğer kusurları önlemeye yardımcı olabilir ve borunun yapısal bütünlüğünü korumasını sağlayabilir.
- Otomatik Besleme Sistemi:Otomatik besleme sistemi, otomatik boru bükücünün boruyu otomatik olarak bükme alanına beslemesine olanak tanıyarak manuel taşıma ihtiyacını ortadan kaldırır. Bu, üretkenliği artırabilir ve operatörün yorulması ve yaralanması riskini azaltabilir. Otomatik besleme sistemi aynı zamanda borunun bükme alanına tutarlı bir hız ve konumda beslenmesini de sağlayabilir, bu da bükümlerin homojenliğini daha da geliştirebilir.
Kalite Kontrol ve Muayene
Otomatik boru bükücünün düzgün bükümler ürettiğinden emin olmak için kapsamlı bir kalite kontrol ve denetim programının uygulanması önemlidir. Bu program şunları içermelidir:
- Gelen Muayene:Boru, otomatik boru bükücüye yüklenmeden önce gerekli özellikleri karşıladığından emin olmak için incelenmelidir. Buna boru çapının, duvar kalınlığının ve düzlüğünün kontrol edilmesi de dahildir. Spesifikasyonlara uymayan borular bükülmeden önce reddedilmeli veya düzeltilmelidir.
- Süreç İzleme:Bükme işlemi sırasında, otomatik boru bükücünün doğru çalıştığından ve düzgün bükümler ürettiğinden emin olmak için izlenmelidir. Bu, bükme kuvvetinin, hızının ve açısının kontrol edilmesini ve borunun duvar incelmesi, ovallik veya kırışma gibi herhangi bir kusur belirtisi açısından incelenmesini içerir. Herhangi bir sorun tespit edilirse bükme işlemi durdurulmalı ve devam etmeden önce sorun düzeltilmelidir.
- Son Muayene:Boru büküldükten sonra gerekli özellikleri karşıladığından emin olmak için tekrar kontrol edilmelidir. Bu, bükülme açısının, yarıçapın ve boyutsal doğruluğun kontrol edilmesini ve borunun herhangi bir kusur belirtisi açısından incelenmesini içerir. Spesifikasyonları karşılamayan borular yeniden işlenmeli veya reddedilmelidir.
Çözüm
Otomatik boru bükücü, boru bükme işleminin verimliliğini ve kalitesini önemli ölçüde artırabilen güçlü bir araçtır. Bir otomatik boru bükücünün temel bileşenlerini ve özelliklerini anlayarak ve kapsamlı bir kalite kontrol ve inceleme programı uygulayarak, otomatik boru bükücünüzün en yüksek kalite ve hassasiyet standartlarını karşılayan düzgün bükümler üretmesini sağlayabilirsiniz.
Otomatik boru bükme makinesi pazarındaysanız veya ürünlerimiz hakkında sorularınız varsa lütfen bizimle iletişime geçmekten çekinmeyin. Uzman ekibimiz size daha fazla bilgi sağlamaya ve ihtiyaçlarınız için doğru otomatik boru bükme makinesini seçmenize yardımcı olmaya hazırdır. Müşterilerimize en kaliteli ürün ve hizmetleri sunmaya kararlıyız ve sizinle çalışmayı dört gözle bekliyoruz.
Referanslar
- ASME B31.3 Proses Boru Tesisatı Kodu
- ASTM A53 Boru, Çelik, Siyah ve Sıcak Daldırma, Çinko Kaplamalı, Kaynaklı ve Dikişsiz için Standart Şartname
- ISO 9001 Kalite Yönetim Sistemi Standardı
